Circulation naturelle

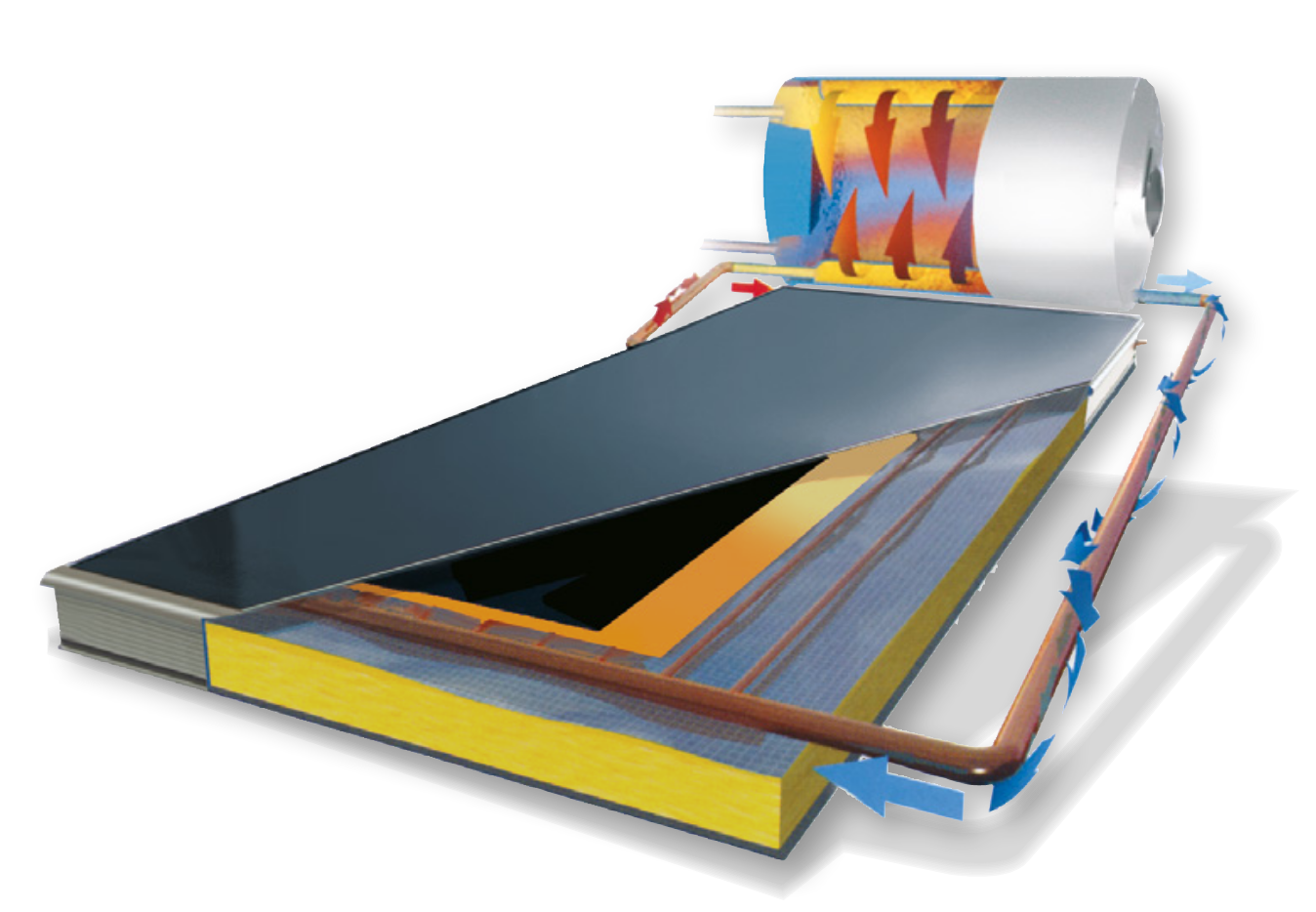

Dans les installations à circulation naturelle, le transfert de chaleur entre le panneau solaire et le ballon d’accumulation s’effectue simplement par le principe de la gravité, sans aucun apport d’énergie additionnel.Le fluide caloporteur (mélange d’eau et d’antigel)est réchauffé à l’intérieur du panneau solaire et celui-ci devient de ce fait plus léger que le fluide froid situé autour de la cuve du ballon d’accumulation. A cause de cette différence de densité, s’instaure immédiatement une circulation naturelle du type “thermosiphon”.Le fluide caloporteur préalablement réchauffé, transfert sa chaleur vers l’eau sanitaire contenue dans la cuve du ballon d’accumulation, puis retourne vers le point le plus bas du panneau solaire. Dans les installations à circulation naturelle, le ballon d’accumulation doit toujours être positionné au-dessus du panneau solaire.

Avantages :

• Système facile à mettre en œuvre.
• Simplicité d’installation : il est suffisant de raccorder le système à un tuyau d’entrée d’eau froide du réseau et à un tuyau de sortie d’E.C.S. vers les points de soutirage.
• Pas besoin d’alimentation électrique.
• Entretien périodique réduit.
• Encombrement minimal.

Le soleil pour tous

Avec la nouvelle gamme de kits à circulation naturelle GRC – Solutions Thermique veut fournir un système accessible à tous, qui dans le même temps, garantisse des performances et une qualité de fabrication irréprochable. Pour répondre à tous les types de besoins sanitaires domestiques, nous proposons 3 solutions :

• SOLECO 160, combinaison d’un panneau solaire thermique et d’un ballon d’accumulation d’eau sanitaire de 160 litres.
• SOLECO 220 2.5, combinaison d’un panneau solaire. thermique et d’un ballon d’accumulation d’eau sanitaire de 220 litres.
• SOLECO 300, combinaison d’un panneau solaire thermique et d’un ballon d’accumulation d’eau sanitaire de 300 litres.

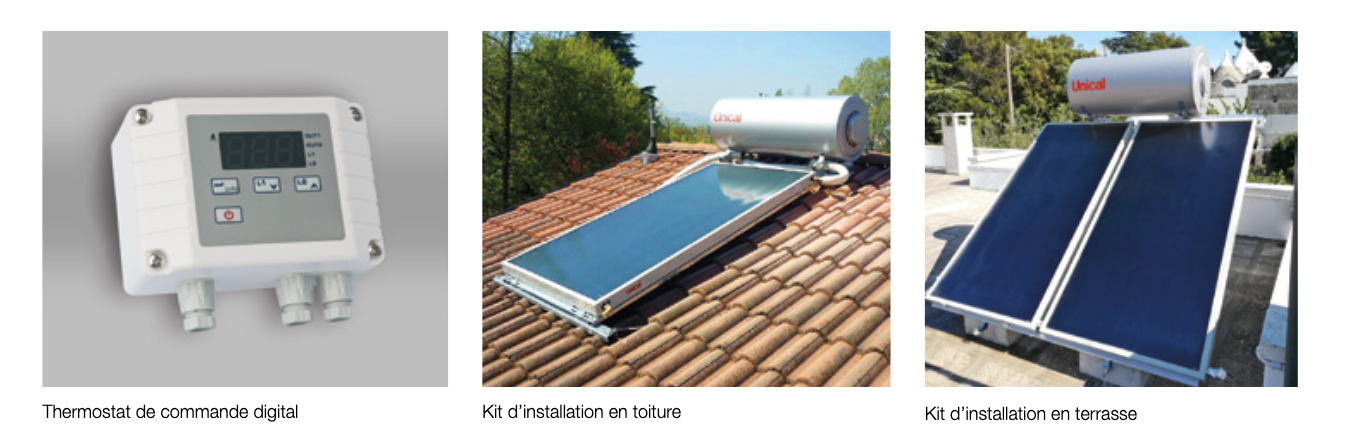

Chacune de ces solutions solaires est disponible avec des kits de support pour installation sur une toiture inclinée ou sur une surface plane (jardin ou terrasse).

Le panneau solaire et le ballon d’accumulation

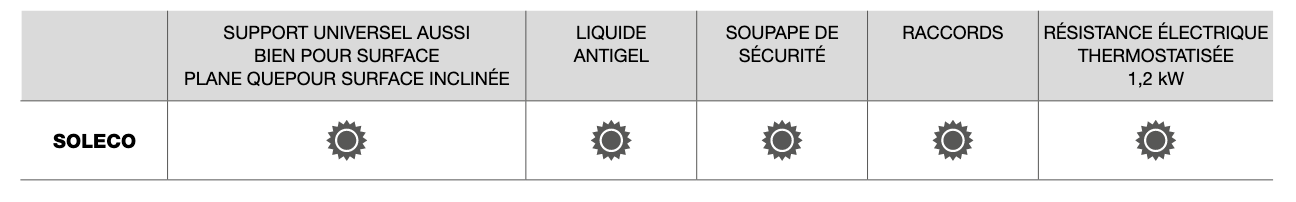

Les kits d’accumulation sanitaire solaire SOLECO sont réalisés à partir de composants de qualité optimale.Le panneau solaire plan a une surface supérieure à 2 m2, avec un absorbeur réalisé au moyen de tubes en cuivre soudés sur une plaque ayant subi un traitement de surface au “titane hautement sélectif”. Le châssis du panneau solaire est construit entièrement en aluminium et l’isolation thermique de celui-ci est réalisée au moyen de laine de roche et laine de verre à haute densité de 40 mm d’épaisseur, qui garantissent des déperditions réduites.Les cuves des ballons d’accumulation sont vitrifiées à l’intérieur à 860°C et isolées thermiquement avec du polyuréthane expansé de 40 mm d’épaisseur. Elles sont de plus dotées d’une double anode en magnésium anticorrosion et d’une trappe de visite pour faciliter les opérations d’entretien périodique.Chaque kit disponible est fourni de série avec tous les accessoires nécessaires pour réaliser une installation correcte : raccords divers, soupape et bidon de liquide antigel.

Idéal pour tout type d’installation

Contrôle intégré

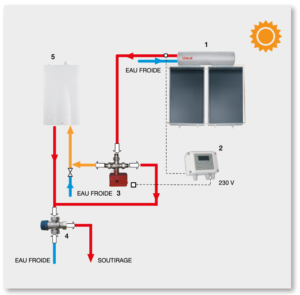

Pour obtenir toujours une gestion optimale des installations solaires, GRC- Solutions Thermiques peut doter les systèmes SOLECO d’un thermomètre / thermostat digital de série (voir la figure ci-dessous), de façon à intégrer et contrôler le système solaire, combiné avec une éventuelle chaudière ou une résistance électrique d’appoint, de façon simple et fonctionnelle. Dans la figure ci-contre est représentée, à titre d’exemple, une installation solaire à circulation naturelle pour la production de l’E.C.S., avec l’intégration d’une chaudière d’appoint.Le fluide caloporteur (mélange d’eau et d’antigel) réchauffé dans les panneaux solaires, circule de façon naturelle tout en transférant sa chaleur vers l’eau sanitaire contenue dans le ballon d’accumulation (1). L’E.C.S. en sortie de ce même ballon, est réchauffée ultérieurement, si nécessaire, par l’échangeur sanitaire interne de la chaudière d’appoint (5).Pour obtenir de l’E.C.S. à température constante, on conseille l’installation d’une chaudière Unical avec un ballon incorporé. Le thermomètre / thermostat digital contrôle la température à l’intérieur du ballon d’accumulation et gère l’ouverture et/ou la
fermeture de la vanne déviatrice à 3 voies (3) ou, dans le cas d’installation du système solaire sans chaudière d’intégration, active une éventuelle résitance électrique d’appoint.N.B : L’INSTALLATION D’UN MITIGEUR THERMOSTATIQUE SANITAIRE (4) EST RECOMMANDÉE
